1.1 工作原理

l  变压器油面温控器的温包插在变压器油箱顶层的油孔内，随变压器油温度变化而变化,当温度达到设置点时,驱动微动开关，输出开、关控制信号以驱动冷却系统，达到控制变压器温升的目的。可输出（4－20)mA信号，RS485 MODBUS协议到二次仪表和计算机系统，实现无人电站管理。

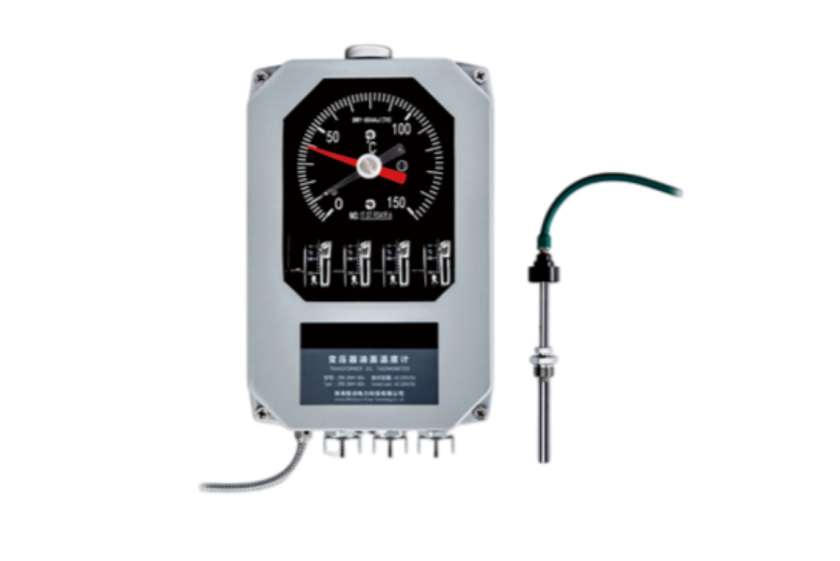

变压器绕组温度计，主要由弹性元件、传感导管、感温部件、电热元件、一体化变流器和智能单元组成。变压器绕组温度计的温包插在变压器油箱顶层的油孔内 ，当变压器负荷为零时，绕组温度计的读数为变压器油的温度；当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件；电热元件产生的热量，使弹性元件的位移量增大。因此在变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定；

1.2 设备技术参数

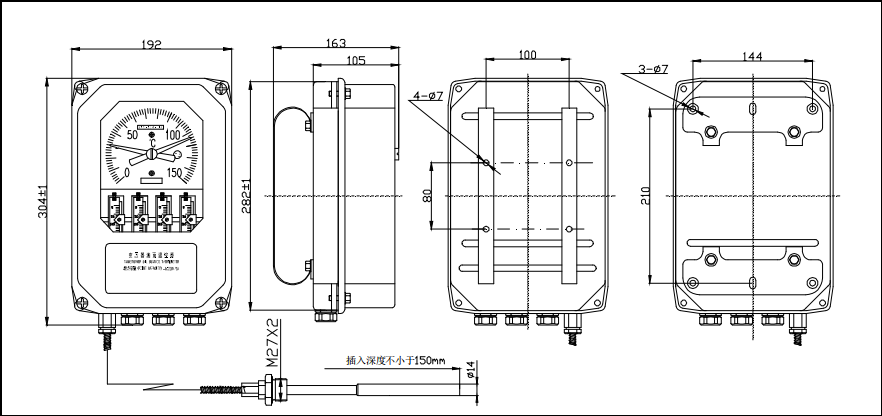

1.3 指针温度变计与智能监测单元外形及安装尺寸

1、 数字化油温信号采集装置

2.1、功能简介

油温传感器是利用热电偶与温度之间的电势差进行测量。热电偶由两种不同金属构成，当一个金属处于高于环境温度的热源中，而另一个金属则处于低于环境温度的环境中，两金属之间就会产生电势差。利用这种原理，可以将热电偶放置于变压器油池中，测量出变压器油温。温度值转换成对应的 4~20mA 电流信号。而部分变压器在本体上已经预制安装了油温传感器，并可提供4~20mA 电流信号，故只需增加数字化油温采集装置即可实现既有油温传感器的信号采集工作、模数转换工作，并通过 RS485国网数字化表计协议输出。

采用数字化油温信号采集装置可以实时监测变压器油质量和状态，具有预测故障风险、延长使用寿命、保障电网稳定运行等多种优势，同时即有效利用既有的油温传感器，又节约了施工和建设成本。

2.2、功能特点

l 看门狗设计，保障设备长时间可靠运行

l 短路保护功能，防止误接损坏设备；

l 防雷及防静电设计，适应现场复杂工作环境；

l 全封闭铝合金外壳，体积小重量轻，安装方便；

2.3、主要参数

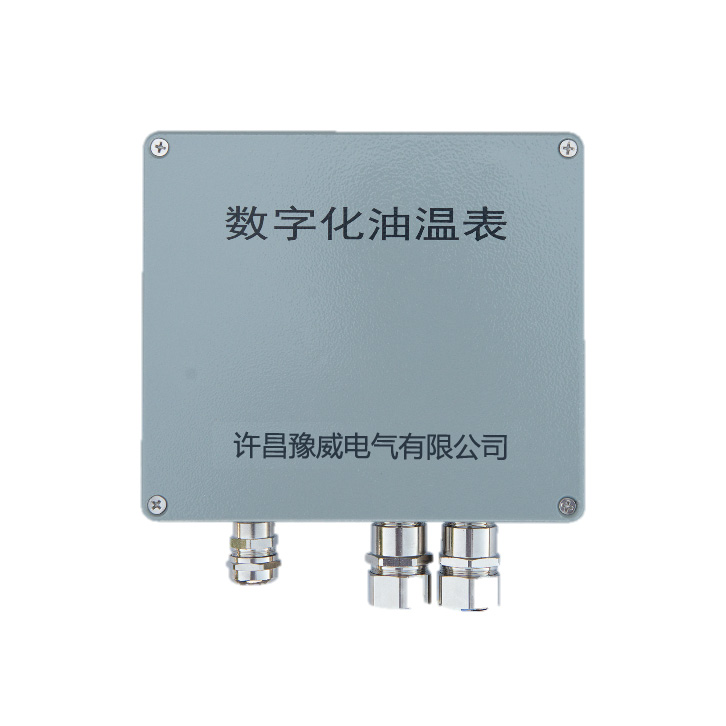

2.4、数字化油温信号采集装置

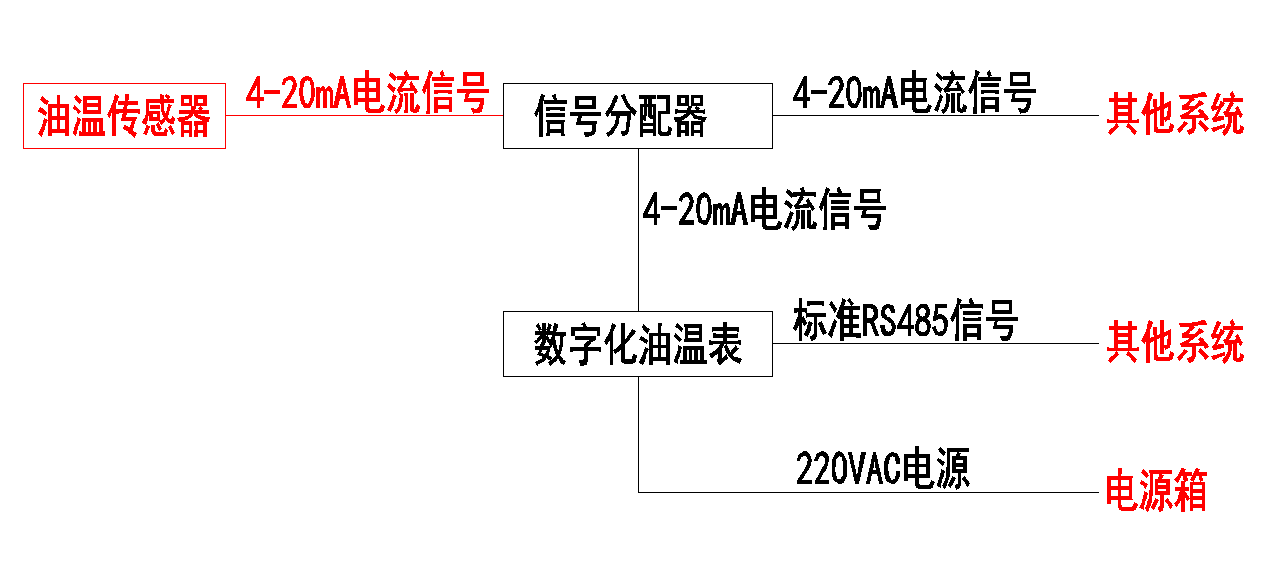

2.5、应用示意图
