一、产品概述

本装置是专为电力系统中高压开关柜设计的智能化、集成化、在线式状态监测解决方案。通过实时采集、分析开关柜内部多项关键运行参数，实现对设备健康状况的全天候、全方位感知与评估，为电力设备的状态检修、故障预警和智能运维提供核心数据支撑，是提升电网运行安全性与可靠性的关键技术设备。

适用于城市核心区变电站、工矿企业配电室、数据中心、医院、新能源场站（风电场、光伏电站）升压站等重要负荷配电系统或老旧开关柜状态评估与改造升级等场景应用。

二、产品特点

♦ 采用高性能工业级处理器，运行速度快，信息存储、数据处理能力强、可靠性高；

♦ 7寸触摸屏显示，就地显示实时监测数据、设备状态、事件记录等信息，操作便捷；

♦ 多级休眠模式，支持触摸唤醒、红外感应唤醒；

♦ 两路柜内环境温湿度监测，智能控制加热除湿装置，有效阻止绝缘劣化与闪络；

♦ 可选配无线测温功能，实时采集监测断路器触头、母线、电缆接头等温度，支持历史温度、

曲线记录、超温越限记录查看及表格导出；

♦ 可选配电力仪表功能，集成电力数据测量、谐波统计、电能计量等功能满足不同应用需求；

♦ 一路内置烟雾传感器，烟雾浓度状态实时监测显示；

♦ 可选配三路弧光传感器，弧光状态实时监测显示；

♦ 一键顺控功能，智能联动一键顺序控制分合闸操作；

♦ 可选配荧光光纤、局放监测、机械特性、多类环境监测传感器、绝缘监测等设备采集接入；

♦ 可选配网络摄像头，单视/双视，主动、联动观察监视断路器行程行进状态；

♦ 多种事件记录存储1000条，支持记录表格导出；

♦ 具备Type-c / USB2.0 接口，方便维护及数据传导；

♦ 支持RS485、以太网通讯接口，适应不同组网需求；

♦ 核心功能模块化设计，便于功能扩展及维护。

三、技术参数

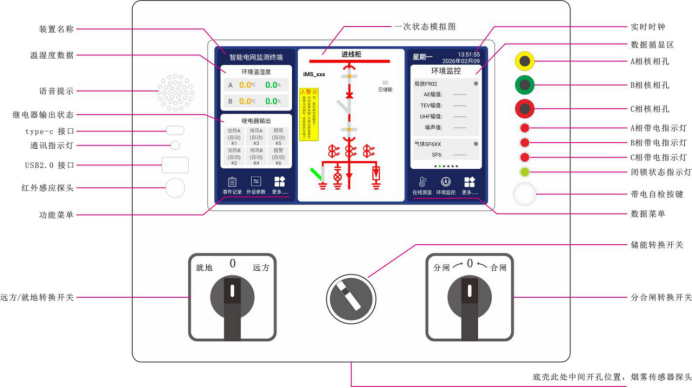

四、面板简介

五、多维度在线监测（选配）

设备支持丰富的选配监测模块，全方位覆盖开关柜核心监测需求：

在线测温：最大可接入24只无线测温传感器，支持表带式、卡扣式无源/有源传感器，搭配荧光光纤测温模块，可监测母排、触头、电缆接头等关键部位温度，支持温度曲线查询、数据导出、超温报警；

弧光监测：可选配1-3路可见光/紫外光弧光传感器，大角度监测柜内弧光故障，响应灵敏、抗干扰性强；

电力仪表：精准测量三相电压、电流、功率、电能等电力参数，支持31次谐波统计、电能计量、脉冲及模拟量输出，满足电力数据精细化监测需求；

视频监控：可接入2路网络摄像头，实时监控断路器室、地刀室工况，支持画面联动调取、时长自定义；

多类外接传感监测：兼容局放、SF6气体、水浸、绝缘监测传感器及智能除湿机、CT二次过电压保护器、断路器机械特性监测设备，全面覆盖柜内环境、设备隐患、机械工况监测。
